熱電溫差發電晶片

(A)發電晶片規範及價目

蘇俄 KRYOTHERM發電晶片規範

型號	冷面溫度30℃/熱面溫度200℃				冷面溫度50℃/熱面溫度150℃
	發電電壓(V)	發電電流(A)	發電出力(W)	發電效率(%)	發電電壓(V)	發電電流(A)	發電出力(W)	發電效率(%)
TGM-127-1.0-0.8	3.0	1.66	5.1	4.7	1.83	1.04	1.90	3.0
TGM-127-1.0-1.3	3.4	1.12	3.8	5.1	2.0	0.7	1.41	3.2
TGM-127-1.0-2.5	3.7	0.63	2.3	5.4	2.2	0.4	0.86	3.4
TGM-127-1.4-1.5	3.4	1.81	6.2	5.1	2.0	1.13	2.3	3.3
TGM-127-1.4-2.5	3.6	1.23	4.5	5.4	2.1	0.77	1.65	3.4
TGM-199-1.4-0.8	4.1	2.8	11.4	4.1	2.5	1.75	4.3	2.6
TGM-199-1.4-1.5	5.0	1.69	8.4	4.9	3.0	1.06	3.1	3.1
TGM-199-1.4-3.2	5.6	0.94	5.3	5.4	3.3	0.59	1.95	3.4
TGM-254-1.0-1.3	6.6	1.1	7.3	5.0	3.9	0.69	2.7	3.2
TGM-287-1.0-1.3	7.3	1.08	7.9	4.9	4.3	0.68	2.9	3.1
TGM-287-1.0-1.5	7.5	0.96	7.2	5.0	4.5	0.60	2.7	3.2
TGM-31-2.8-3.5 НТ(280)耐高溫	冷面溫度50℃/熱面溫度280℃
	0.89	3.3	2.9	4.5

^{本表最近一次更新日期2023年04月}

蘇俄 KRYOTHERM發電晶片：其它相關規範與訂價

型號	冷面溫度30℃/熱面溫度200℃		冷面溫度50℃/熱面溫度150℃		電阻(Ohm) (室溫22℃)	外形、尺寸(mm)	訂價($NT)
	電阻(Ohm)	熱阻(K/W)	電阻(Ohm)	熱阻(K/W)
TGM-127-1.0-0.8	1.84	1.69	1.76	1.72	1.29	正方形、30*30*3.1	$1778-
TGM-127-1.0-1.3	3.0	2.7	2.9	2.8	2.10	正方形、30*30*3.6	$1508-
TGM-127-1.0-2.5	5.8	5.0	5.5	5.2	4.00	正方形、30*30*4.8	$1380-
TGM-127-1.4-1.5	1.89	1.69	1.8	1.73	1.31	正方形、40*40*3.9	$1850-
TGM-127-1.4-2.5	3.0	2.6	2.8	2.7	2.0	正方形、40*40*4.8	$1413-
TGM-199-1.4-0.8	1.46	0.57	1.41	0.57	1.03	正方形、40*40*3.2	$1880-
TGM-199-1.4-1.5	2.9	1.12	2.8	1.14	2.0	正方形、40*40*4.1	$2577-
TGM-199-1.4-3.2	5.9	2.2	5.6	2.2	4.1	正方形、40*40*5.7	$2448-
TGM-254-1.0-1.3	6.0	1.36	5.7	1.39	4.2	正方形、40*40*3.6	$2098-
TGM-287-1.0-1.3	6.7	1.21	6.4	1.24	4.7	正方形、40*40*3.6	$2451-
TGM-287-1.0-1.5	7.8	1.39	7.4	1.42	5.4	正方形、40*40*3.8	$2451-
TGM-31-2.8-3.5 НТ(280)耐高溫	冷面溫度50℃/熱面溫度280℃				0.13	正方形、40*40*6.0	$4250-
	0.27	3.5

^{本表最近一次更新日期2023年04月}

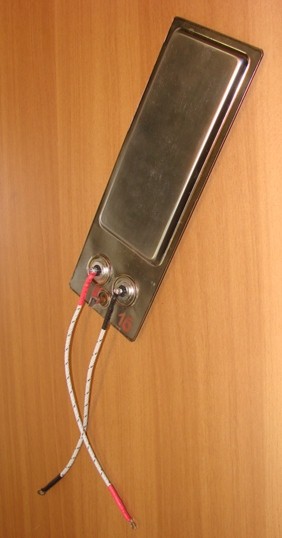

 蘇俄 Mars系列(戰神系列)發電晶片：規範與訂價

型號 Mars系列(戰神系列)發電晶片 Type Operating conditions Overall dimension Fitting dimensions Output parameters at Weight mm mm IL UL  Ri P Performance А V Оhm W % Kg Mars-35 Тcold =115°С  Тhot =500°С 260х92x30,0 171x68х12,5 7.1 4.9 0,69 35 6,2 0,855 Mars-40 260х92x30,0 171x68х12,5 6.7 5.2 0,69 40 6,2 0,855 Mars-65 Тcold =75°С   Тhot =570°С 260х92x30,0 171x68х12,5 9.6 6.8 0,70 65 7.4 0,855 　 Ri -晶片內阻 RL–負載電阻 IL  - 電流 (Ri= RL). UL  - 電壓(Ri= RL). 晶片可承受壓力 10 tons. 保固10 年( 熱面溫度 Thot side=500ºC) 相關資料:  Mars-35規範書     Mars-40規範書     Mars-65規範書

訂價(台幣) Mars-35 $79236- 　 Mars-40 $82956- 　 Mars-65 $87420

^{本表最近一次更新日期2023年04月}

(B)使用須知事項及相關說明

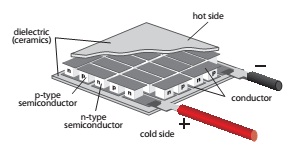

• 發電晶片的冷面熱面辨識方法如下。
• 發電晶片平放，面對兩條電線，紅線在左黑線在右，上面是熱面下面是冷面。
•

• 熱源貼附在發電晶片的熱面。散熱器貼附在發電晶片的冷面。

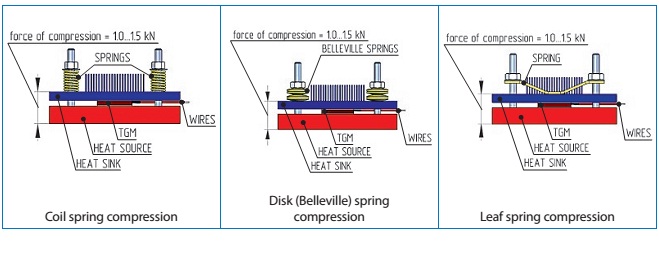

• 由於發電晶片的工作溫度可達200℃，因為冷縮熱漲的物理現象，因此發電晶片的厚度也會有很大的變化。 如果主體結構不良，厚度漲時，晶片內部晶粒破裂，厚度縮時，晶片冷面熱面的接觸面變成不良。 如下三圖是常見的對策。左圖使用彈簧圈，中圖使用錐形彈性墊圈，右圖使用彈簧。

• 太陽光能源的轉換目前太陽光能源的轉換是以太陽光電模板的發電為主流。但是它的轉換效率還是無法讓人滿意。美國國家能源局已把熱電發電晶片 列為可以發展的方向之一。它的構想是利用太陽光產生高溫。再利用高溫來發電。目前當急的工作是改善發電晶片的轉換效率。有誰敢說，它不會後來居上。又有誰敢說，台灣的研發無法超前美國。各位敬愛的國內研發機構先輩，加油 ! 加油 !

(C)微直流升壓電路﹝發電晶片專用 ，體溫發電的好幫手﹞

• 使用發電晶片，但是熱源溫度很低，比如說，利用人體體溫來發電。若是這樣，發出的電力與電壓也很微小。微小的電力與電壓無法點亮 LED，也無法當手機充電之用。。

• 美國 TXL 公司開發出微直流升壓電路(Boost Converter Circuits)。它解決以上的困難問題。讀者可到以下網址，觀看利用手掌體溫發電的影片。    http://www.txlgroup.com/voltage_converters.html

• 美國 TXL 公司的微直流升壓電路(Boost Converter Circuits)共有四種款式，單極、單極+LED、双極、双極+LED。詳情請看以下規範價目表。

• 美國 TXL 公司又推出新樣式微直流升壓電路。你可以有更好的選擇。請瀏覽右列網頁        能源採集(energy-harvesting)


微直流升壓電路規範價目表
規範				尺寸 mm (inches)			價目(台幣)
料號	說明書	輸入電壓範圍	說明	L	W	H
ELC-W0422-1		Input: 80mV to 0.8 volts	單極 輸入端：紅黑兩條電線，有極性。 輸出端：紅黑兩條電線，有極性。 可充電電池電壓範圍：1.2V至 6V。 重量： 1.30 grams 新樣式電路板ELC-VB0815-1可替代	20.6 (.811)	10.6 (.418)	7.0 (.276)	$1012-
ELC-W0422-LED		Input: 80mV to 0.8 volts	單極+LED 輸入端：紅黑兩條電線，有極性。 輸出端：已經接上 LED。 重量： 1.60 grams 新樣式電路板ELC-VB0815-1可替代	32.0 (1.26) w/ LED	10.6 (.418)	7.0 (.276)	$1012-
ELC-W0422-2		Input: 80mV to 0.8 volts	双極 輸入端：白白兩條電線，無極性。 輸出端：紅黑兩條電線，有極性。 可充電電池電壓範圍：1.2V至 6V。 重量： 1.95 grams 新樣式電路板ELC-VB0815-2可替代	20.6 (.811)	10.6 (.418)	7.0 (.276)	$1348-

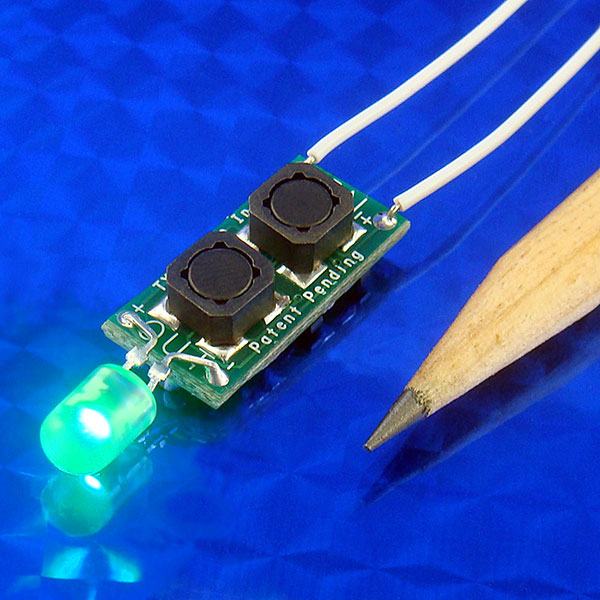

ELC-W0422-BPLED		Input: 80mV to 0.8 volts	双極+LED 輸入端：白白兩條電線，無極性。 輸出端：已經接上 LED。 重量： 2.20grams 新樣式電路板ELC-VB0815-2可替代	32.0 (1.26) w/ LED	10.6 (.418)	7.0 (.276)	$1348-
ELC-X0122		Input: 0.5V to 5.0 volts	可以升壓，也可以降壓。電路自動切換。 輸出電壓可以設定1.8V/3.3V/5.0V。由電路板的銲接點設定。 預設輸出電壓值為5V。 重量： 2.3 grams	27.4 (1.08)	21.6 (.85)	3.8 (.15)	$1600-

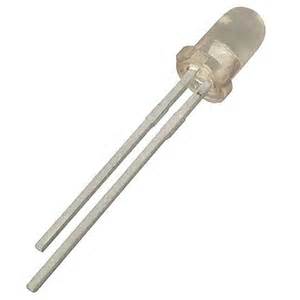

BL-BJE3V4V		讀者自備LED，再配合ELC-W0422-1單極、ELC-W0422-2双極兩樣款式，照樣可以點亮LED。 我們備有LED。如有需要，每顆10元。					$10-

^{本表最近一次更新日期2023年04月}

(D)微直流升壓電路 現場實際展示

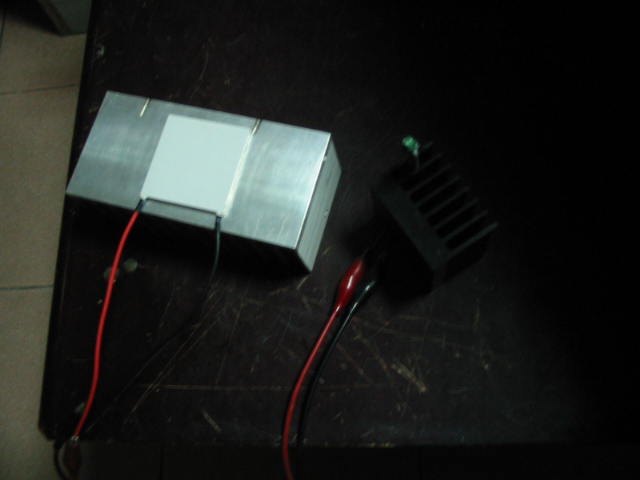

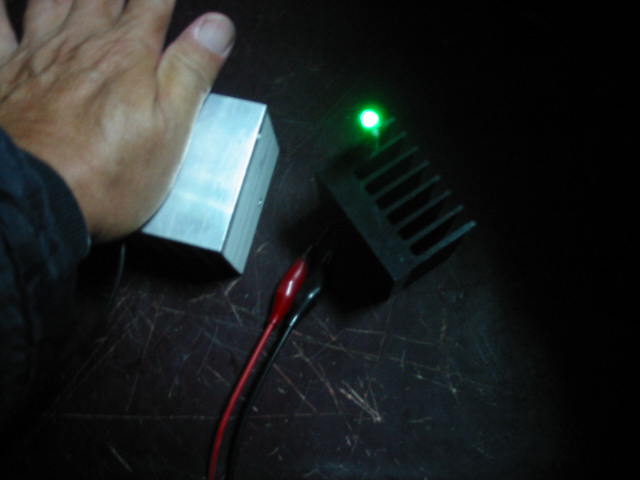

上圖有一片發電晶片，放在鋁製的散熱片之上。 散熱片的右前方有個小綠點，它是微直流升壓電路。 因為發電晶片沒有溫差，所以升壓電路的LED是暗的。	伸出手把發電晶片壓住，發電晶片就有溫差。 發電晶片發的微弱電力，經過升壓電路(Boost Converter Circuits)的提昇，點亮 LED。 照片中的那支手就是筆者的手。歡迎各位到我的辦公室，筆者隨時會為你再操演一遍。

　

	TXL Group, Inc.
	詳細規範資料，請參閱母廠網站
