能源採集(energy-harvesting)

(A)介紹能源採集

　

(B)能源採集的轉導元件(Transduction Device)



型號 MIKROE-651太陽光電板
  • 開路電壓4.7V;短路電流105mA;輸出功率0.4W;最高工作溫度+ 50℃;尺寸70 mm x 65 mm x 3.2 mm。
  • 製造商：美國MikroElektronika。
  • 相關資料: 規範
　

訂價(台幣)

$880NT

　

型號 Mide V21BL壓電效應板
  • 輸出電壓:1.8 V, 2.5 V, 3.3 V, 3.6 V。
  • 製造商：美國Mide。
  • 相關資料: 規範
　

訂價(台幣)

$3900NT

　

　

　

本表最近一次更新日期2016年12月

(C)美國ALD公司能源採集的電路

　　

  • 注意！以下電路板沒有附帶保固條款。使用者若疏忽最大電壓、最大電流、最大功率的限制，電路板就會燒燬。
  • 本行交付的商品必是美國原廠進口，尚未拆封的電路板。
  • 消費者若不放心，請到我的辦公室，當面試給你看。試過了再出門
  • 以下電路板主要電子元件是MOSFET。防止靜電措施不可忽略。包括電路板的儲存、運輸、組裝、測試。

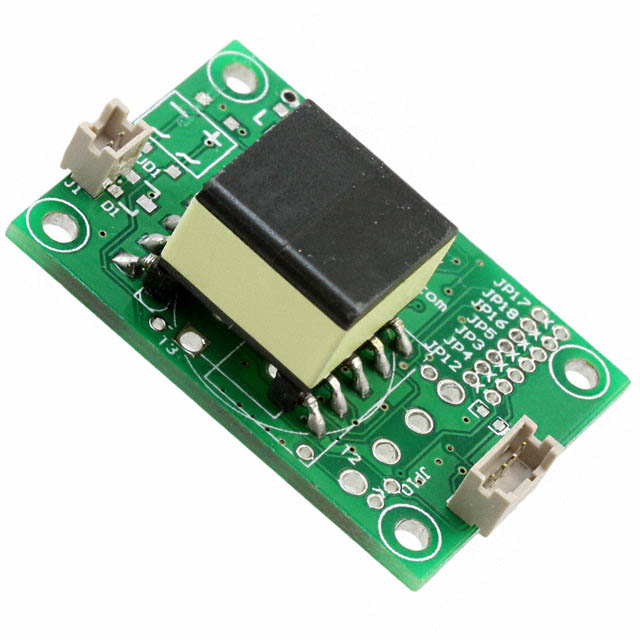

型號 微電力升壓模組 (Micropower Step Up Low Voltage Booster Module) 4205
  • 輸入阻抗50Ω
  • 最大限制:輸入電壓+5V; 輸入電流100mA; 輸入功率250mW
  • 輸入功率(典型值):950uW
  • 最小起動輸入電壓(典型值):75mV
  • 最小起動輸入功率(典型值):230uW
  • 輸出電壓(典型值):12V(peak to peak)
  • 最大輸入電壓(典型值):3V
  • 最大輸入電流(典型值):60mA
  • 最大輸入功率:250mW
  • 振盪頻率(典型值):9KHz
  • 電壓增益(典型值):75 Vout/Vin
  • 尺寸:2.54cmX3.81cmX1.52cm     重量:10 grams
  • 製造商：美國Advanced Linear Devices, Inc.。
  • 相關資料: 產品說明書
　

訂價(台幣)

$2664NT

　

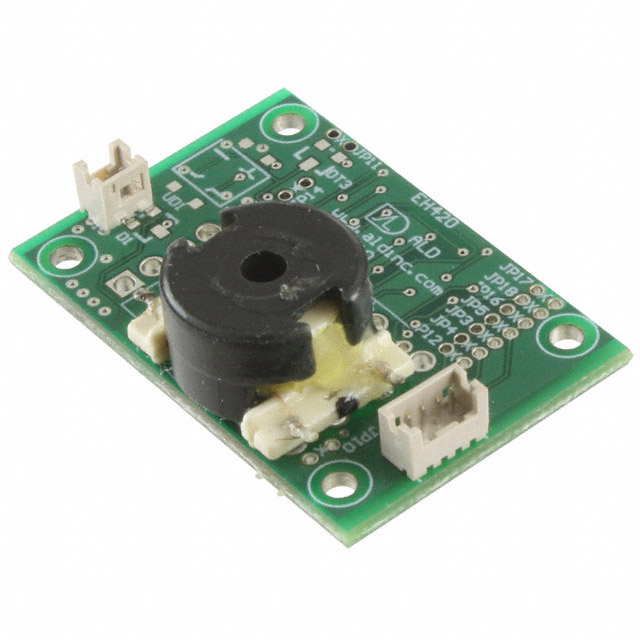

型號 微電力升壓模組(Micropower Step Up Low Voltage Booster Module) 4295
  • 輸入阻抗950Ω
  • 最大限制:輸入電壓+4V; 輸入電流60mA; 輸入功率250mW
  • 輸入功率(典型值):65uW
  • 最小起動輸入電壓(典型值):60mV
  • 最小起動輸入功率(典型值):2uW
  • 輸出電壓(典型值):12V(peak to peak)
  • 最大輸入電壓(典型值):3V
  • 最大輸入電流(典型值):15mA
  • 最大輸入功率:250mW
  • 振盪頻率(典型值):400Hz
  • 電壓增益(典型值):90 Vout/Vin
  • 尺寸:2.54cmX3.81cmX1.52cm     重量:10 grams
  • 製造商：美國Advanced Linear Devices, Inc.。
  • 相關資料: 產品說明書
　

訂價(台幣)

$2664NT

　

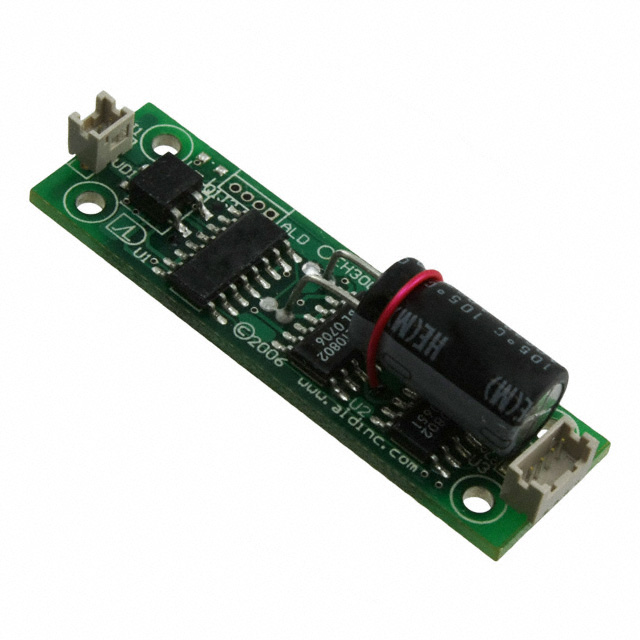

型號能源採集模組 (EPAD Energy Harvesting Module) EH300
  • 1.8V to 3.6V, 4.6mJ, 68msec@25mA Energy Harvesting Module
  • 輸出電壓範圍 Vl=1.9V   Vh=3.5V
  • 儲存電能(典型值):4.6mJ
  • 啟動輸出時間(典型值):68msec@25mA
  • 最小充電輸入：4.0/200  V@nA
  • Vp 輸出電阻(典型值) 0.15Ω
  • 最大輸出電流: 1A
  • 最小輸出負載:3,5Ω
  • 最大瞬間輸入電壓:± 500V
  • 最大瞬間輸入電流:400mA
  • 最大輸入/輸出功率:500mW
  • 尺寸:0.55 in. x 2.00 in. x 0.70 in     重量:0.5 ounce (14 grams) nominal
  • 製造商：美國Advanced Linear Devices, Inc.。
  • 相關資料: 產品說明書
　

訂價(台幣)

$3388NT

　

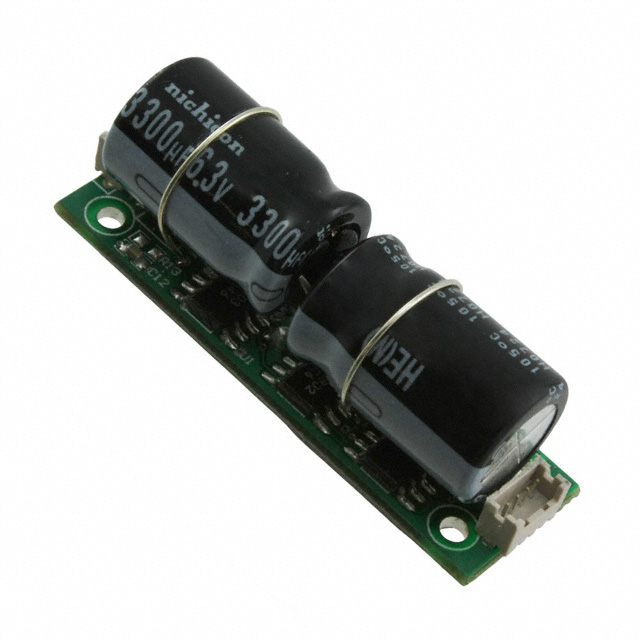

型號 能源採集模組 (EPAD Energy Harvesting Module) EH300A
  • 1.8V to 3.6V, 30mJ, 75msec@150mA Energy Harvesting Module
  • 輸出電壓範圍 Vl=1.9V   Vh=3.5V
  • 儲存電能(典型值):30mJ
  • 啟動輸出時間(典型值):75msec@150mA
  • 最小充電輸入：4.0/200  V@nA
  • Vp 輸出電阻(典型值) 0.1Ω
  • 最大輸出電流: 1A
  • 最小輸出負載:3,5Ω
  • 最大瞬間輸入電壓:± 500V
  • 最大瞬間輸入電流:400mA
  • 最大輸入/輸出功率:500mW
  • 尺寸:0.55 in. x 2.00 in. x 0.70 in     重量:0.5 ounce (14 grams) nominal
  • 製造商：美國Advanced Linear Devices, Inc.。
  • 相關資料: 產品說明書
　

訂價(台幣)

$3978NT

　

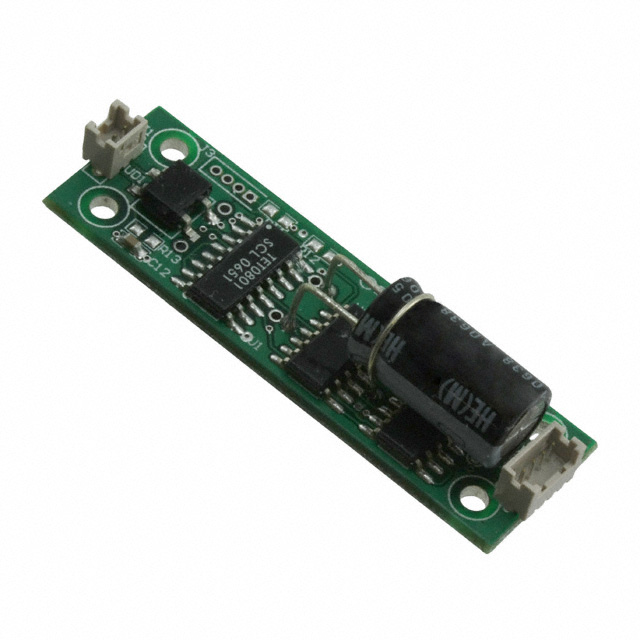

型號 能源採集模組 (EPAD Energy Harvesting Module) EH301
  • 3.1V to 5.2V, 8.3mJ, 80msec@25mA Energy Harvesting Module
  • 輸出電壓範圍 Vl=3.1V   Vh=5.2V
  • 儲存電能(典型值):8.3mJ
  • 啟動輸出時間(典型值):80msec@25mA
  • 最小充電輸入：6.0/300  V@nA
  • Vp 輸出電阻(典型值) 0.1Ω
  • 最大輸出電流: 1A
  • 最小輸出負載:5.0Ω
  • 最大瞬間輸入電壓:± 500V
  • 最大瞬間輸入電流:400mA
  • 最大輸入/輸出功率:500mW
  • 尺寸:0.55 in. x 2.00 in. x 0.70 in     重量:0.5 ounce (14 grams) nominal
  • 製造商：美國Advanced Linear Devices, Inc.。
  • 相關資料: 產品說明書
　

訂價(台幣)

$3388NT

　

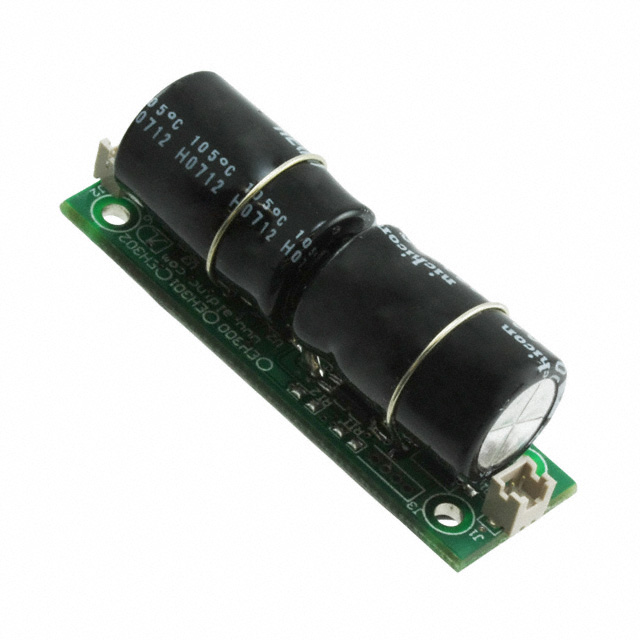

型號 能源採集模組 (EPAD Energy Harvesting Module) EH301A
  • 3.1V to 5.2V, 55mJ, 88msec@150mA Energy Harvesting Module
  • 輸出電壓範圍 Vl=3.1V   Vh=5.2V
  • 儲存電能(典型值):55mJ
  • 啟動輸出時間(典型值):88msec@150mA
  • 最小充電輸入：6.0/300  V@nA
  • Vp 輸出電阻(典型值) 0.15Ω
  • 最大輸出電流: 1A
  • 最小輸出負載:5.0Ω
  • 最大瞬間輸入電壓:± 500V
  • 最大瞬間輸入電流:400mA
  • 最大輸入/輸出功率:500mW
  • 尺寸:0.55 in. x 2.00 in. x 0.70 in     重量:0.5 ounce (14 grams) nominal
  • 製造商：美國Advanced Linear Devices, Inc.。
  • 相關資料: 產品說明書
　

訂價(台幣)

$3978NT

　

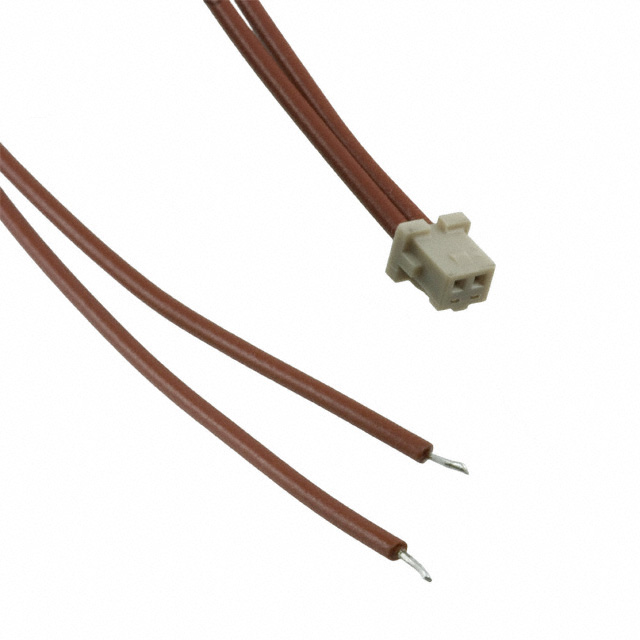

型號 端子連接線 EHJ1C 　

訂價(台幣)

$348NT

　

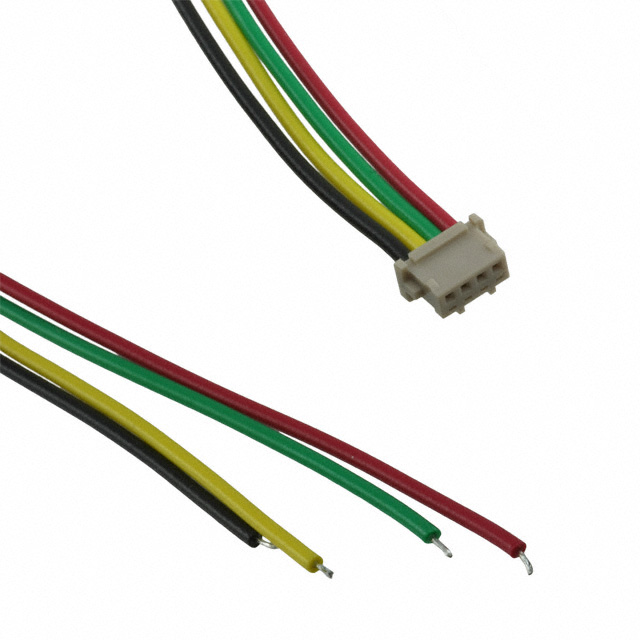

型號 端子連接線 EHJ2C 　

訂價(台幣)

$552NT

　

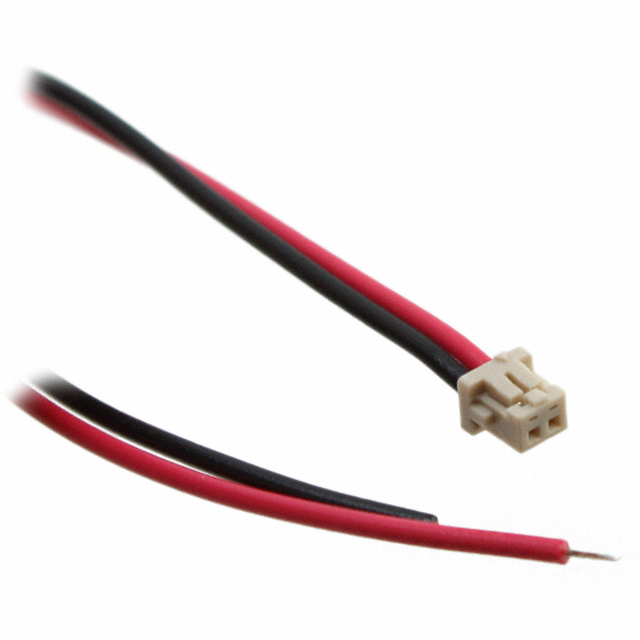

型號 端子連接線 EHJ3C 　

訂價(台幣)

$348NT

　

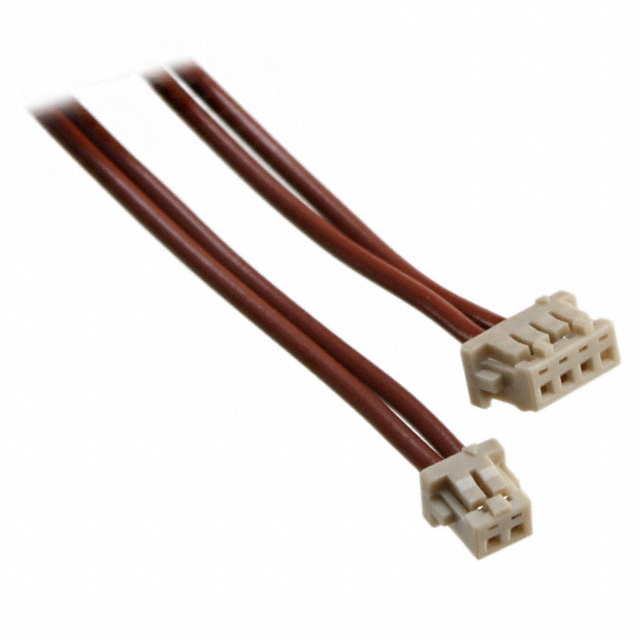

型號 端子連接線 EHJ4C 　

訂價(台幣)

$552NT

　

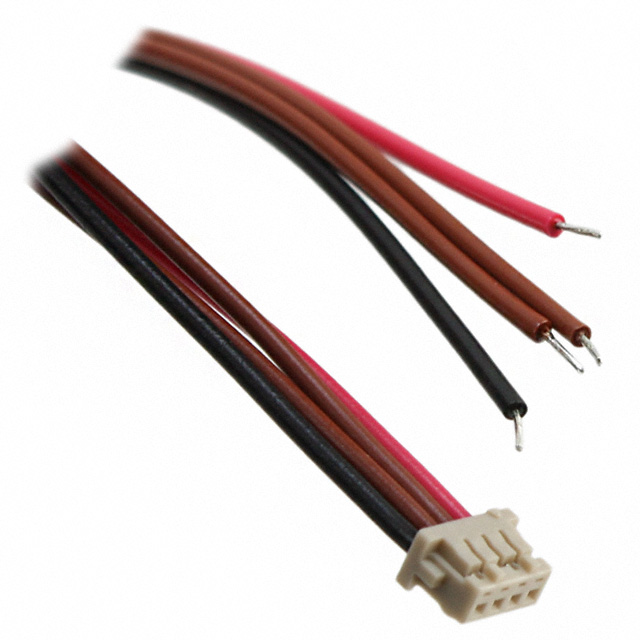

型號 端子連接線 EHJ5C 　

訂價(台幣)

$552NT

　

本表最近一次更新日期2016年12月

(D)美國 TXL Group, Inc.公司能源採集的電路

 型號 ELC-VB0410-1單極升壓轉換電路
  • 輸入電壓：40mV至0.8V。
  • 電路板外觀顏色：金色。
  • 輸入極性：單極，正負極有分。
  • 輸出電力：直流 DC。
  • 尺寸:26.8mmX11.5mmX7.8mm     重量:1.75 grams。
  • 本電路板輸出入端如需另外銲接電線或LED，要另外收費。電線一對50元，LED燈一棵50元。
  • 製造商：美國TXL Group, Inc.
  • 相關資料: 規範
　

訂價(台幣)

$912NT

　

型號 ELC-VB0410-2雙極升壓轉換電路
  • 輸入電壓：40mV至0.8V。
  • 電路板外觀顏色：金色。
  • 輸入極性：雙極，正負極不分。
  • 輸出電力：直流 DC。
  • 尺寸:26.8mmX11.5mmX7.8mm     重量:1.75 grams。
  • 本電路板輸出入端如需另外銲接電線或LED，要另外收費。電線一對50元，LED燈一棵50元。
  • 製造商：美國TXL Group, Inc.
  • 相關資料: 規範
　

訂價(台幣)

$1248NT

　

型號 ELC-VB0815-1單極升壓轉換電路
  • 輸入電壓：80mV至0.8V。
  • 電路板外觀顏色：銀色。
  • 輸入極性：單極，正負極有分。
  • 輸出電力：直流 DC。
  • 尺寸:26.8mmX11.5mmX7.8mm     重量:2.3 grams。
  • 本電路板輸出入端如需另外銲接電線或LED，要另外收費。電線一對50元，LED燈一棵50元。
  • 製造商：美國TXL Group, Inc.
  • 相關資料: 規範
　

訂價(台幣)

$912NT

　

型號 ELC-VB0815-2雙極升壓轉換電路
  • 輸入電壓：80mV至0.8V。
  • 電路板外觀顏色：銀色。
  • 輸入極性：雙極，正負極不分。
  • 輸出電力：直流 DC。
  • 尺寸:26.8mmX11.5mmX7.8mm     重量:2.3 grams。
  • 本電路板輸出入端如需另外銲接電線或LED，要另外收費。電線一對50元，LED燈一棵50元。
  • 製造商：美國TXL Group, Inc.
  • 相關資料: 規範
　

訂價(台幣)

$1248NT

　

型號 ELC-VB1299-1單極升壓轉換電路
  • 輸入電壓：120mV至0.8V。
  • 電路板外觀顏色：白色。
  • 輸入極性：單極，正負極有分。
  • 輸出電力：直流 DC。
  • 尺寸:26.8mmX11.5mmX7.8mm     重量:2.3 grams。
  • 本電路板輸出入端如需另外銲接電線或LED，要另外收費。電線一對50元，LED燈一棵50元。
  • 製造商：美國TXL Group, Inc.
  • 相關資料: 規範
　

訂價(台幣)

$912NT

　

型號 ELC-VB1299-2雙極升壓轉換電路
  • 輸入電壓：120mV至0.8V。
  • 電路板外觀顏色：白色。
  • 輸入極性：雙極，正負極不分。
  • 輸出電力：直流 DC。
  • 尺寸:26.8mmX11.5mmX7.8mm     重量:2.3 grams。
  • 本電路板輸出入端如需另外銲接電線或LED，要另外收費。電線一對50元，LED燈一棵50元。
  • 製造商：美國TXL Group, Inc.
  • 相關資料: 規範
　

訂價(台幣)

$1248NT

　

型號 ELC-ACC-01電能儲存管理電路板
  • 電能儲存在超級電容器中。沒有要定期更換電池的煩惱。
  • 兩種運作模式可以選擇，Pulse模式 與 Hysteresis模式。
  • Pulse模式可以設定輸出電力的開啟時間與關閉時間。輸出電力就依設定的時間，不停的運作。
  • Hysteresis模式可以設定電壓上限、電壓下限。電壓超過上限，開啟輸出電力。電壓低於下限，關閉輸出電力。
  • 輸入電壓：1.8V至5.5V。
  • 輸出電壓：3.0V至5.0V。
  • 尺寸:ˇ38.1mmX15.8mmX12.2mm 。重量:5 grams。
  • 製造商：美國TXL Group, Inc.
  • 相關資料: 規範
　

訂價(台幣)

$2096NT

　

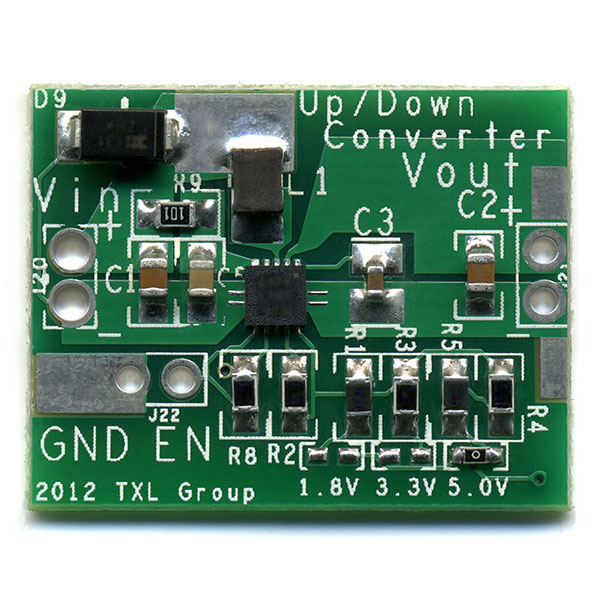

型號 ELC-X0122直直流變電板

  • 可以升壓，也可以降壓。電路自動切換。

  • 輸出電壓可以設定1.8V/3.3V/5.0V。由電路板的銲接點設定。 預設輸出電壓值為5V。

  • 輸入電壓：0.4V至5.0V。
  • 可以遙控直流變電功能的開啟和關閉
  • 尺寸:27.4mmX21.6mmX3.8mm     重量:2.3 grams。
  • 製造商：美國TXL Group, Inc.
  • 相關資料: 規範

　

　

訂價(台幣)

$1600NT

　

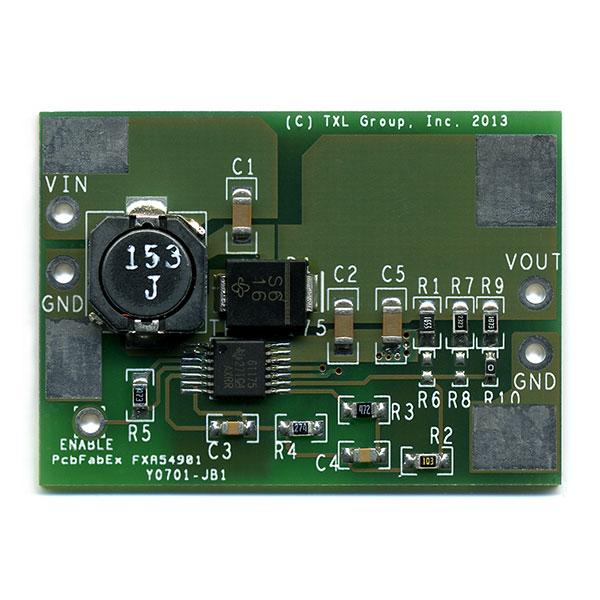

型號 ELC-Y0701直直流變電板

  • 輸入電壓：2.8V至18V。。

  • 輸出電壓可設定範圍6V至36V。由電路板的銲接點設定。 預設輸出電壓值為24V。

  • 輸出功力 8W。

  • 可以遙控直流變電功能的開啟和關閉。

  • 尺寸:44.5mmX31.8mmX5.6mm     重量:7.0 grams。
  • 製造商：美國TXL Group, Inc.
  • 相關資料: 規範
　

訂價(台幣)

$1600NT

　

本表最近一次更新日期2017年1月

(E)能源採集的實作參考案例(一)

說明

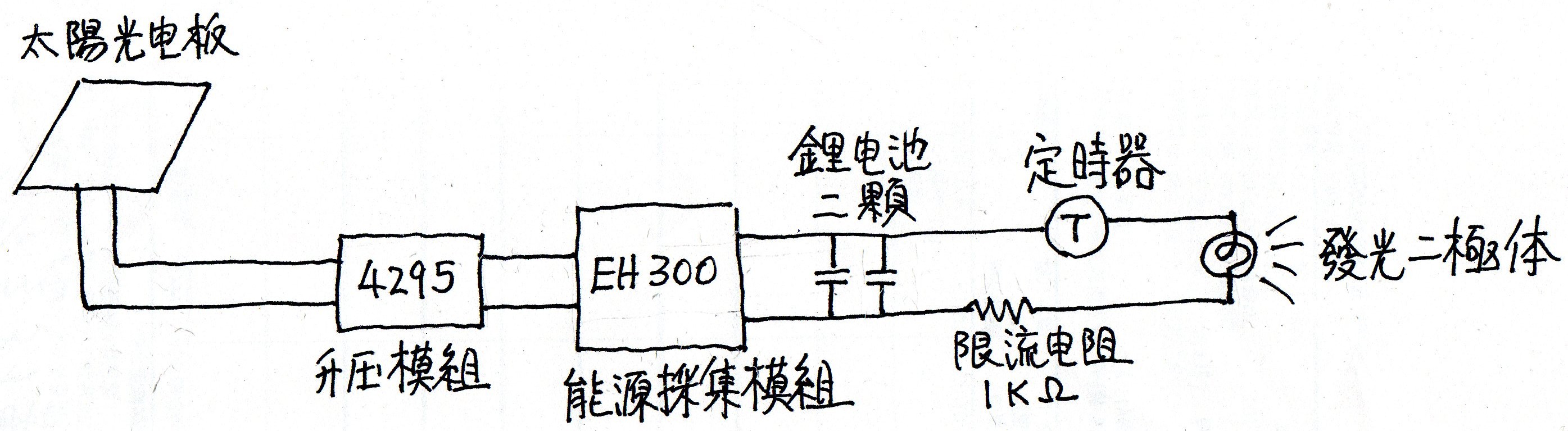

  • 最左邊是太陽光電板，接到微電力升壓模組 4295 ，再接到能源採集模組EH300，然後對著兩顆鋰電池充電。
  • 鋰電池通過定時器點亮LED燈。該定時器每日定時接通30分鐘。
  • 點亮LED燈消耗的電力，與用手機通話消耗的電力差不多。換句話說，本能源採集電路可支援每日30分鐘手機通話。
  • 如果是獨立的電子資料收集器，可以利用這樣的電力，把採集到的電子資料，透過通訊設備傳輸到資料處理中心的電腦。
  • 一般電池壽命約一年。使用充電式鋰電池，依電池品質好壞，壽命約五年至十年。
　

　

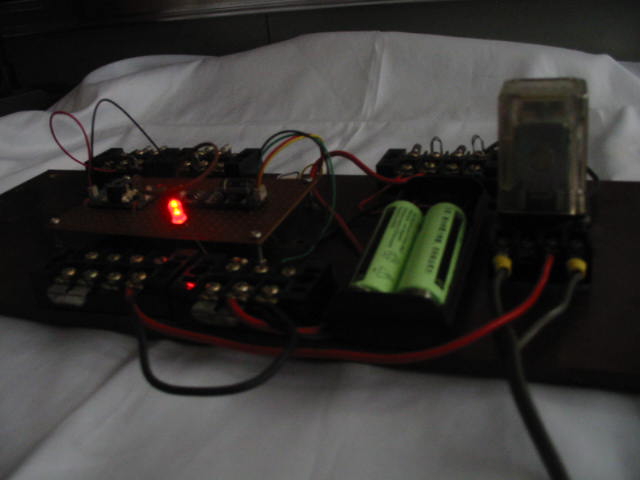

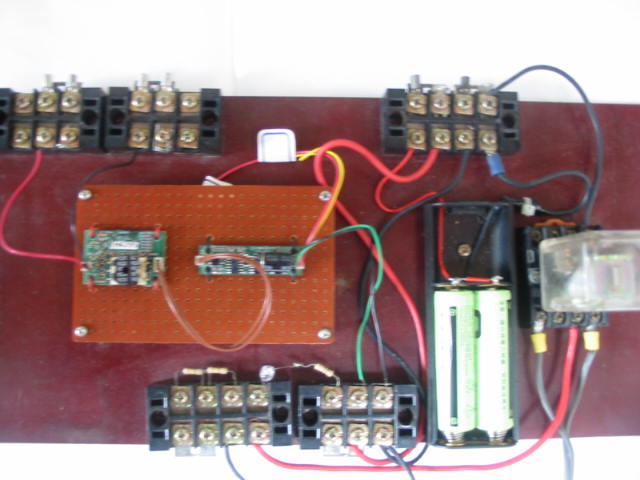

 電路板說明
  • 最左邊是微電力升壓模組 4295 ，再右邊是能源採集模組EH300。
  • 能源採集模組EH300的右邊有兩顆鋰電池，它們是並聯在一起。
  • 兩顆鋰電池的右邊是定時器。
  • LED燈在能源採集模組EH300的下方。因為體積小，又是透明體，要辨識不易。
　

-

　

　

　

LED燈說明

  • LED製造商：佰鴻工業股份有限公司。
  • LED料號：BL-BJE3V4A
  • LED限流電阻：1KΩ
　

　

　

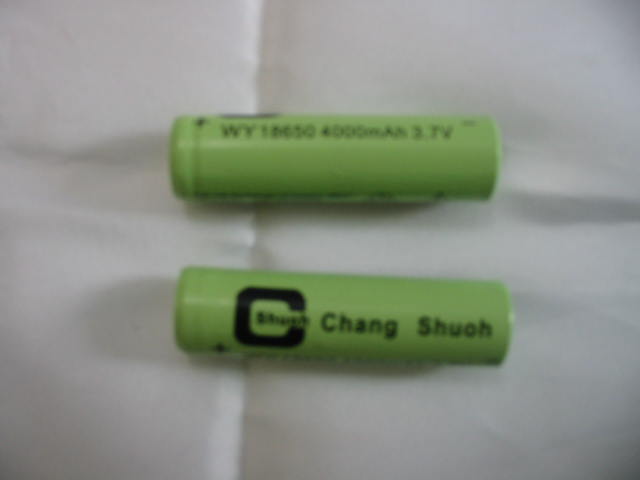

鋰電池說明

  • 鋰電池生產地：中國(台灣代理商：昌碩實業有限公司)
  • 鋰電池型式：18650
  • 鋰電池料號：LG-1725 (3.7V  4000mAh)
　

　

　

　

　

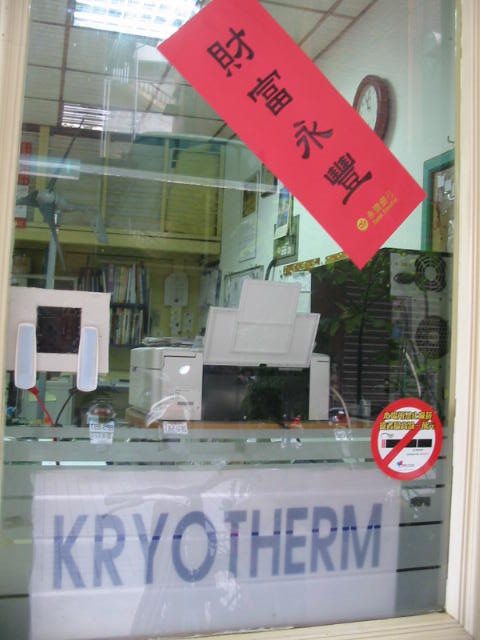

太陽光電板說明

  • 太陽光電板貼在玻璃窗左邊，下方有白色看板(藍色英文字KRYOTHERM)。
  • 必須確認太陽光電板的位置是太陽光無法直接照射之處。 如果太陽光直接照射的話，產生的電力太大，會損壞微電力升壓模組 4295。
  • 受辦公室位置限制，只能採用太陽光電板。無法採用其它能源採集方式，比如風力、水力、地熱、海浪 、無線電電波、橋樑的震動、樹枝的搖擺等等。
  • 太陽光電板製造商：美國MikroElektronika。
  • 太陽光電板規範：L 70mm /W 65mm / H 3.2mm / Voc 4.6V / Isc 105mA。
　

　



(F)能源採集的實作參考案例(二)

　

 　
  • 左圖是一座會發電的椅子。 筆者親自打造。因為木工技藝不佳，椅子外觀很醜陋。
  • 椅子中央是一片鋁板，下面有發電晶片、散熱片、升壓電路。升壓電路的輸出是一只LED燈。

　
　
  • 坐下椅子20秒後，LED燈就會發亮。
  • 採用能源採集的電路，可以把微弱的電能收集起來，運用在各種不同的場合。
  • 如能把椅子打造得漂漂亮亮，加上有心人士的創意，如此結合的作品，拿到世界各地的創作發明展覽會參展，說不定可以抱回許多大獎。



(G)能源採集的 創意作品

　

特別新聞報導2014年3月8日
主題：發電之腿

　

　

特別新聞報導2014年2月20日
主題：發電之翼

　
  • 美國Cornell大學研究生Mr.Shafer負責規劃一件能源採集方案。
  • 利用鴿子翅膀的擺動，推動壓電效應(piezoelectric)元件，產生的微電收集起來，供應給衛星定位元件使用。
  • 這件能源採集方案，可以協助生物學家研究追蹤鳥類遷移活動的情形。
  • 能源採集的壓電效應(piezoelectric)元件，即將在此網頁與各位見面。
  • 以上特別新聞報導摘自如右網頁  http://phys.org/news/2014-02-energy-harvesting-wing-merger-biology.html 。

　

特別新聞報導2015年5月20日

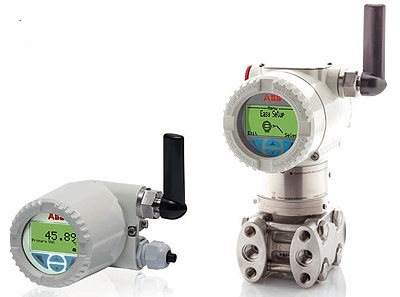

主題：不需外部電源的無線溫度感測器材

　
  • 德國漢諾威電子展(Hannover Fair)，ABB公司推出世界第一台不需外部電源的無線溫度感測器。
  • 感測器不需外部電源，不需外部接線。也不會有更換電池的困擾。
  • 利用感測物件與環境溫度的溫差來發電，再利用能源採集電路，把微弱的發電累積成為可供通訊設備可用的電源。
  • 通訊設備會定時把收集到的溫度資料傳送到電腦資料處理中心。
  • ABB公司宣稱，新款式比傳統款式節省30%的成本。
  • 以上特別新聞報導摘自如右網頁  http://www.drivesncontrols.com/news/fullstory.php/aid/4811/_91World_92s_first_92_wireless_temperature_sensor_harvests_heat_energy.html。

繼續建構中,請等待.....
