(A)致冷晶片規範及價目
致冷晶片的型式很多,從外型上來分,有正方型,長方型,圓型,單層,多層等等。以工作溫度來分有普通(-150℃~+125℃),高溫(-150℃~+150℃)及特高溫(-150℃~+200℃)的分別。以冷凍效能來分有經濟型,標準型與強力型的分別。種類繁多,要建立完備的庫存甚為不易。
以下是本公司經常備有庫存的型號/規範/價目表。現貨供應。如果你要找的晶片不在其中,請與我們連絡。不管它在世界的那個角落,我們都可找到它。不要遲疑。
微型致冷晶片﹝晶粒尺寸等於或小於 1mm﹞
型號 |
熱面溫度27℃
測試空間狀態:空氣
|
尺寸(mm)
|
訂價 |
|||
最大電流
I max(A) |
最大溫差
DT max(C) |
最大電壓
V max(V) |
最大致冷力
Q max(W) |
長X寬X高
|
||
TES1-007.25 | 2.5 | 67 | 0.85 | 1.2 | 8*8*4.0 | $185- |
TES1-017.25 | 2.5 | 67 | 2.06 | 2.9 | 12*12*4.0 | $253- |
TES1-017.30 | 3.0 | 67 | 2.06 | 3.4 | 12*12*3.6 | $253- |
TES1-017.40 | 4.0 | 68 | 2.00 | 4.8 | 12.5*12.5*3.3 | $253- |
TES1-031.20 | 2.0 | 68 | 3.75 | 4.3 | 15*15*3.8 | $310- |
TES1-031.21 | 2.1 | 67 | 3.75 | 4.4 | 12*12*3.4 | $278- |
TES1-031.30 | 3.0 | 68 | 3.75 | 6.5 | 15*15*3.5 | $297- |
TES1-031.40 | 4.0 | 68 | 3.75 | 8.7 | 15*15*3.3 | $285- |
TES1-031.40(研磨)(備註1) | 4.0 | 68 | 3.75 | 8.7 | 15*15*3.3 | $296- |
TES1-031.50 | 5.0 | 68 | 3.75 | 10.9 | 15*15*3.3 | $285- |
TES1-071.20 | 2.0 | 68 | 8.5 | 9.9 | 23*23*3.6 | $330- |
TES1-071.25 | 2.5 | 67 | 8.6 | 12.0 | 23*23*4.0 | $370- |
TES1-071.30 | 3.0 | 67 | 8.6 | 14.4 | 23*23*3.6 | $428- |
TES1-071.39 | 3.9 | 67 | 8.6 | 18.7 | 23*23*3.2 | $370- |
TES1-071.50 | 5.0 | 68 | 8.5 | 24.8 | 23*23*3.0 | $370- |
TES1-097.20 | 2.0 | 68 | 12.0 | 13.6 | 20*20*4.0 | $546- |
TES1-097.30 | 3.0 | 68 | 12.0 | 20.4 | 20*20*3.9 | $480- |
TES1-097.40 | 4.0 | 68 | 12.0 | 27.2 | 20*20*3.5 | $456- |
TES1-097.60 | 6.0 | 68 | 12.0 | 40.7 | 20*20*3.3 | $456- |
TES1-127.20 | 2.0 | 68 | 15.4 | 18.4 | 30*30*3.7 | $420- |
TES1-127.30 |
3.0 | 68 | 15.4 | 26.7 | 30*30*3.6 | $471- |
TES1-127.39 |
3.9 | 67 | 15.4 | 33.4 | 30*30*3.2 | $420- |
TES1-127.50 |
5.0 | 68 | 15.4 | 44.5 | 30*30*3.1 | $434- |
TES1-127.50(研磨)(備註1) |
5.0 | 68 | 15.4 | 44.5 | 30*30*3.1 | $500- |
TES1-127.50高溫200°C(備註2) |
5.0 | 68 | 15.4 | 44.5 | 30*30*3.1 | $455- |
TES1-198.30 |
3.0 | 68 | 24.0 | 41.6 | 37*37*3.6 | $862- |
TES1-198.40 |
4.0 | 68 | 24.0 | 55.4 | 37*37*3.7 | $759- |
TES1-241.20 |
2.0 | 68 | 29.2 | 33.7 | 40*40*3.8 | $861- |
TES1-241.40 |
4.0 | 68 | 29.2 | 67.5 | 40*40*3.2 | $861- |
TES1-241.60 |
6.0 | 68 | 29.2 | 101.2 | 40*40*3.2 | $861- |
TES1-241.80 |
8.0 | 68 | 29.2 | 135.0 | 40*40*3.0 | $861- |
TES1-241.100 |
10.0 | 68 | 29.2 | 168.7 | 40*40*3.1 | $861- |
TES1-241.100高溫200°C(備註2) |
10.0 | 68 | 29.2 | 168.7 | 40*40*3.1 | $903- |
TES1-241.100高溫200°C(研磨)(備註1) |
10.0 | 68 | 29.2 | 168.7 | 40*40*3.1 | $918- |
(備註1)研磨
|
本表最近一次更新日期2022年12月
|
(備註2)高溫200°C
|
|
歇歇腳,充電一下
微型致冷晶片與正規單級致冷晶片的差異 這是經常被提問的問題。微型致冷晶片 是用很小的晶粒排列組合而成。因此在同樣的面積裡面,可以容納比較多晶粒。數目多、尺寸小,對電氣規範的影響是高電壓、小電流。相對的,正規單級致冷晶片 的電氣規範是低電壓、大電流。在致冷效率方面,兩者是沒有差別。
既然致冷效率沒有差別,為何還要分門別類對消費使用者而言,可以很快知道要從那一類選用需要的晶片。
老闆!為何找不到 12V 的致冷晶片?產品規範表標示的數字是最大電壓值。理想的工作電壓約為最大電壓的七折至八折之間。所以最大電壓為 15V 至 16V 的致冷晶片,就是你要找的晶片。進一步說明請看這裡。
正規單級致冷晶片﹝晶粒尺寸等於或大於 1mm﹞
型號 |
熱面溫度27℃
測試空間狀態:空氣
|
尺寸(mm)
|
訂價 |
|||
最大電流
I max(A) |
最大溫差
DT max(C) |
最大電壓
V max(V) |
最大致冷力
Q max(W) |
長X寬X高
|
||
TEC1-007.03 | 3 | 66 | 0.8 | 1.5 | 10*10*4.9 | $247- |
TEC1-007.04 | 3.9 | 70 | 0.85 | 1.8 | 10*10*4.6 | $247- |
TEC1-007.06 | 6 | 67 | 0.85 | 2.8 | 10*10*3.8 | $247- |
TEC1-017.03 | 3 | 68 | 2.0 | 3.6 | 15*15*4.9 | $319- |
TEC1-017.04 | 4 | 68 | 2.0 | 4.8 | 15*15*4.7 | $327- |
TEC1-017.05 | 5 | 67 | 2.06 | 5.7 | 15*15*4.1 | $327- |
TEC1-017.06 | 6 | 68 | 2.0 | 7.1 | 15*15*3.82 | $327- |
TEC1-017.07 | 7 | 68 | 2.0 | 8.3 | 15*15*3.8 | $317- |
TEC1-017.10 | 10 | 68 | 2.0 | 11.9 | 15*15*3.4 | $327- |
TEC1-031.03 | 3 | 68 | 3.75 | 6'5 | 20*20*5.3 | $366- |
TEC1-031.04 | 4 | 68 | 3.75 | 8.7 | 20*20*4.7 | $323- |
TEC1-031.05 | 5 | 67 | 3.75 | 10.4 | 20*20*4.1 | $363- |
TEC1-031.06 | 6 | 68 | 3.75 | 13.1 | 20*20*3.82 | $363- |
TEC1-031.07 | 7 | 68 | 3.75 | 15.2 | 20*20*3.80 | $363- |
TEC1-031.08 | 8 | 68 | 3.75 | 17.4 | 20*20*3.80 | $363- |
TEC1-031.10 | 10 | 68 | 3.75 | 21.8 | 20*20*3.30 | $363- |
TEC1-031.14 | 14 | 67 | 3.75 | 30.5 | 30*30*4.6 | $366- |
TEC1-049.03 | 3 | 68 | 5.8 | 10.3 | 25*25*4.7 | $419- |
TEC1-049.04 | 3.9 | 70 | 5.6 | 13.9 | 25*25*4.6 | $363- |
TEC1-049.05 | 5 | 67 | 5.6 | 17.7 | 25*25*4.1 | $363- |
TEC1-049.06 | 6 | 67 | 5.6 | 21.5 | 25*25*3.8 | $363- |
TEC1-071.02 | 2 | 68 | 8.5 | 10.0 | 30*30*3.4 | $474- |
TEC1-071.03 | 3 | 68 | 8.5 | 14.9 | 30*30*4.92 | $436- |
TEC1-071.04 | 4 | 69 | 8.5 | 20.1 | 30*30*4.9 | $421- |
TEC1-071.05 | 5 | 68 | 8.5 | 24.9 | 30*30*4.2 | $436- |
TEC1-071.06 | 6 | 68 | 8.5 | 29.8 | 30*30*3.82 | $436- |
TEC1-071.07 | 7 | 68 | 8.5 | 34.8 | 30*30*3.8 | $421- |
TEC1-071.08 | 8 | 68 | 8.5 | 39.8 | 30*30*3.8 | $438- |
TEC1-071.10 | 10 | 68 | 8.5 | 49.7 | 30*30*3.3 | $408- |
TEC1-071.13 | 13 | 66 | 8.5 | 64.6 | 30*30*3.3 | $420- |
TEC1-127.03 | 3 | 70 | 15.4 | 26.7 | 40*40*5.2 | $570- |
TEC1-127.04 | 4 | 68 | 15.2 | 35.6 | 40*40*4.7 | $509- |
TEC1-127.05 | 5.0 | 68 | 15.4 | 44.5 | 40*40*4.2 | $509- |
TEC1-127.06 | 6.0 | 70 | 15.4 | 53.3 | 40*40*3.9 | $502- |
TEC1-127.06高溫200°C(備註2) | 6.0 | 70 | 15.4 | 53.3 | 40*40*3.9 | $528- |
TEC1-127.06高溫200°C(研磨)(備註1) | 6.0 | 70 | 15.4 | 53.3 | 40*40*4.0 | $558- |
TEC1-127.07 | 7.0 | 68 | 15.4 | 62.2 | 40*40*3.8 | $502- |
TEC1-127.08 | 8.0 | 68 | 15.4 | 71.1 | 40*40*3.8 | $502- |
TEC1-127.08高溫200°C(備註2) | 8.0 | 68 | 15.4 | 71.1 | 40*40*3.8 | $546- |
TEC1-127.08高溫200°C(研磨)(備註1) | 8.0 | 68 | 15.4 | 71.1 | 40*40*3.8 | $558- |
TEC1-127.09 | 9.0 | 68 | 15.4 | 80.1 | 40*40*3.6 | $502- |
TEC1-127.10 | 10 | 69 | 15.4 | 88.9 | 40*40*3.3 | $535- |
TEC1-127.10高溫200°C(備註2) | 10 | 69 | 15.4 | 88.9 | 40*40*3.3 | $613- |
TEC1-127.10高溫200°C(研磨)(備註1) | 10 | 69 | 15.4 | 88.9 | 40*40*3.3 | $633- |
TEC1-127.12 | 12 | 68 | 15.4 | 106.7 | 50*50*4.2 | $1320- |
TEC1-127.15 | 15 | 68 | 15.2 | 127.7 | 50*50*4.1 | $1320- |
TEC1-127.20 | 20 | 68 | 15.4 | 177.8 | 50*50*4.0 | $1440- |
TEC1-127.30 尺寸50X50 |
30 | 68 | 15.4 | 266.7 | 50*50*3.4 | $1440- |
TEC1-127.22 尺寸62X62 |
22 | 68 | 15.4 | 177.8 | 62*62*5.3 | $1650- |
TEC1-127.30 尺寸62X62 |
30 | 68 | 15.4 | 266.7 | 62*62*4.0 | $1650- |
TEC1-127.40 尺寸62X62 |
40 | 68 | 15.4 | 335.6 | 62*62*3.8 | $1693- |
TEC1-161.04 | 4 | 70 | 19.5 | 46.9 | 45*45*5.1 | $768- |
TEC1-161.06 | 6 | 70 | 19.5 | 67.2 | 45*45*4.2 | $720- |
TEC1-161.08 | 8 | 70 | 19.5 | 90.2 | 45*45*4.2 | $756- |
TEC1-161.10 | 10 | 69 | 19.5 | 112.7 | 45*45*3.5 | $720- |
TEC1-161.15 | 15 | 70 | 19.5 | 169.5 | 50*50*3.8 | $1440- |
TEC1-161.20 | 20 | 70 | 19.5 | 225.1 | 50*50*3.6 | $1440- |
TEC1-161.30 | 30 | 68 | 19.5 | 338.1 | 50*50*3.3 | $1560- |
TEC1-199.04 | 4 | 70 | 24.1 | 55.8 | 40*40*3.6 | $570- |
TEC1-199.04(研磨)(備註1) | 4 | 70 | 24.1 | 55.8 | 40*40*3.6 | $595- |
TEC1-199.06 | 6 | 70 | 24.1 | 83.6 | 40*40*4.0 | $552- |
TEC1-199.08 | 8 | 69 | 24.1 | 111.5 | 40*40*3.6 | $595- |
TEC1-199.12 | 12 | 70 | 24.1 | 167.2 | 50*50*4.2 | $1500- |
TEC1-199.20 | 20 | 70 | 24.1 | 278.6 | 50*50*3.6 | $1500- |
TEC1-199.30 | 30 | 68 | 24.1 | 417.9 | 50*50*3.4 | $1500- |
TEC1-199.30高溫200°C(備註2) | 30 | 68 | 24.1 | 417.9 | 50*50*3.4 | $1674- |
TEC1-241.07 | 7 | 70 | 29.4 | 118.5 | 50*50*4.3 | $1320- |
TEC1-241.10 | 10 | 70 | 29.4 | 168.7 | 50*50*3.9 | $1254- |
TEC1-241.15 | 15 | 70 | 29.4 | 270 | 50*50*3.8 | $1467- |
TEC1-241.20 | 20 | 68 | 29.4 | 360 | 50*50*3.3 | $1680- |
TEC1-241.30 | 30 | 68 | 29.4 | 506.1 | 62*62*3.6 | $1860- |
TEC1-241.30高溫200°C(備註2) | 30 | 68 | 29.4 | 506.1 | 62*62*3.6 | $1984- |
(備註1)研磨
|
本表最近一次更新日期2022年12月
|
(備註2)高溫200°C
|
|
重要使用須知,不看後悔

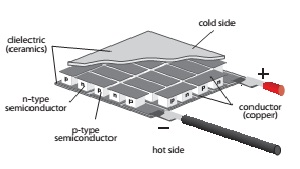

注意!不要燒掉你的鈔票。要測試致冷晶片之前,致冷晶片的兩條線要接到直流電源之前,熱面一定要有散熱裝置,不然致冷晶片瞬間就會燒壞。致冷晶片平放,面對兩條電線,紅線在右黑線在左,上面是冷面下面是熱面。 |
![]() |
"RoHS"客戶請看這裡
符合 RoHS 標準的致冷晶片需要特別訂製,使用無鉛銲錫。因此交貨期比較長,單價也比較貴。敬請提早下單,以免誤失商機。請在訂單的貨品編號之後加上(RoHS)的標記。例如 TEC1-127.06(RoHS), TES1-127.30(RoHS). 產品的包裝會採用綠色,使用者會很容易辨識。
在此向各位推薦兩款蘇俄 KRYOTHERM 公司所製造的產品。FROST-74的最大溫差達74℃。DRIFT-0.8的最大致冷力達 172 W。
與類似等級的晶片比較,它們的表現相當亮麗出色。現貨供應。
另有一款
TB-32-2.8-1.5(40*40*4.0),它可以取代日本 KOMATSU 的晶片 KSM-26032A 或
KSM-26032B。從日本進口的設備,常常會看到這一款的晶片。出現的形式是六片串聯。晶片壞了,卻無法取得 KOMATSU
的晶片。很是頭痛,是不是呀?如果你的設備壞了,不必捨近求遠。我們備有庫存。現貨供應。
也許你有這樣的經驗,明明用的是致冷力很大的晶片,但是物件無法降到你想要的低溫零下X°C。它的原因很可能是致冷晶片的最大溫差DT max不夠。試看看這片双層、超低溫晶片TB-2-(127-127)-1.15。它的最大溫差是84°C。試過之後, 你會對致冷晶片的特性、規範有更上一層的體會與瞭解。你將會是真正的行家、贏家。現貨供應。
蘇俄 KRYOTHERM致冷晶片
825
型號 |
熱面溫度27℃
測試空間狀態:空氣
|
尺寸(mm)
|
訂價 |
|||
最大電流
I max(A) |
最大溫差
DT max(C) |
最大電壓
V max(V) |
最大致冷力
Q max(W) |
長X寬X高
|
||
FROST-74 (備註:TB-127-1.4-1.5) |
6.3 | 74 | 16.7 | 65 | 40*40*3.9 | $825- |
FROST-74高溫200°C (備註:TB-127-1.4-1.5) |
6.3 | 74 | 16.7 | 65 | 40*40*3.9 | $926- |
DRIFT-1.05 (備註:TB-199-1.4-1.05) |
8.6 | 69 | 24.6 | 131 | 40*40*3.6 | $2258- |
DRIFT-0.8 (備註:TB-199-1.4-0.8) |
11.3 | 69 | 24.6 | 172 | 40*40*3.2 | $1605- |
DRIFT-0.8高溫200°C (備註:TB-199-1.4-0.8) |
11.3 | 69 | 24.6 | 172 | 40*40*3.2 | $2070- |
DRIFT-0.6 (備註:TB-199-1.4-0.6) |
15.1 | 68 | 24.6 | 229.3 | 40*40*3.1 | $2259- |
DRIFT-0.6高溫200°C (備註:TB-199-1.4-0.6) |
15.1 | 68 |
24.6 |
229.3 | 40*40*3.1 | $2614- |
DRIFT-0.6C高溫200°C (備註:TB-199-1.4-0.6)(備註2) |
15.1 | 68 | 24.6 | 229.3 | 40*40*3.1 | $2697- |
TB-32-2.8-1.5高溫150°C13 | 24.4 | 70 | 4.0 | 60 | 40*40*4.0 | $1523- |
TB-71-1.0-2.0 | 2.3 | 70 | 8.9 | 12.8 | 23*23*4.3 | $604- |
TB-83-1.0-2.5 | 1.9 | 70 | 10.4 | 12.0 | 22*19*4.8 | $750- |
TB-127-1.0-0.8 | 5.8 | 69 | 15.7 | 56 | 30*30*3.1 | $953- |
TB-127-1.0-2.0 | 2.3 | 70 | 15.9 | 22.9 | 30*30*4.3 |
$831- |
TB-127-1.0-2.5 | 1.9 | 70 | 15.9 | 18.3 | 30*30*4.8 |
$831- |
TB-2-(127-127)-1.3 双層晶片,超低溫(備註1) |
2.8 | 83 | 15.4 | 16.1 | 30*30*8.0± 0.35 | $2727- |
TB-2-(127-127)-1.15 双層晶片,超低溫(備註1) |
5.8 | 84 | 15.4 | 34 | 40*40*8.5± 0.35 | $3646- |
TB-2-(127-127)-1.15 (Bullfinch) |
8.8 | 87 | 8.9 | 31 | 40*40*6.8± 0.35 | $3646- |
TB-2-(199-199)-0.8 双層晶片,超低溫(備註1) |
10.2 | 84 | 24.0 | 95 | 40*40*6.8± 0.35 | $5273- |
(備註1)多層級致冷晶片重要使用須知
|
本表最近一次更新日期2024年07月
|
(備註2)DRIFT-0.6C高溫200°C型號,有一個字母"C"。這字母"C"是代表Cycling的意思
|
|
蘇俄 KRYOTHERM中心穿孔晶片
型號 |
熱面溫度27℃ 測試空間狀態:空氣
|
尺寸(mm)
|
訂價 |
|||
最大電流
I max(A) |
最大溫差
DT max(C) |
最大電壓
V max(V) |
最大致冷力
Q max(W) |
|||
TB-109-1.4-1.5CH | 6.1 | 70 | 13.7 | 51 | A40*B40*H4.0*d13 | $1261- |
TB-125-1.4-2.5CH | 3.7 | 72 | 16 | 36.8 | A40*B40*H4.8*d4.7 | $1407-- |
TB-38-1.0-1.3CHR | 3.6 | 69 | 4.7 | 10.3 | H3.6*D24*d9.8 | $1127- |
TB-38-1.0-0.8CHR | 5.8 | 69 | 4.7 | 16.8 | H3.1*D24*d9.8 | $1161- |
TB-43-1.0-0.8CHR | 5.8 | 69 | 5.3 | 19.0 | H3.1*D24*d5.0 | $1342- |
型號補助說明 CH:方型晶片、中心穿孔。 CHR:圓型晶片、中心穿孔。 R:圓型晶片、中心無孔。 |

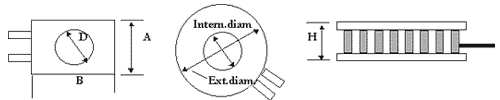

外型尺寸參考圖案 |
尺寸符號補助說明
A:長 B:寬 H:高 D:外徑 d:內徑 |
本表最近一次更新日期2022年12月
KRYOTHERM | ||
詳細規範資料,請參閱母廠網站 |
有些讀者不知道
KRYOTHERM的正確英文發音。如果念快一點,聽起來很像中文的「快又準」發音。

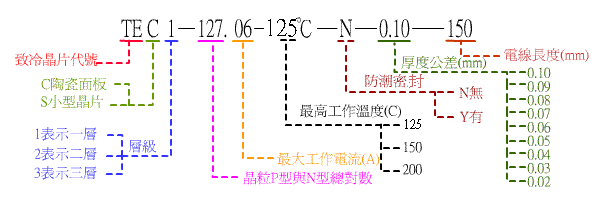

如果你選用TEC1-127.06的晶片。最高工作溫度為150℃。厚度公差±0.02。需要防潮密封,電線長度300mm。正確的編號如下:
TEC1─127.06─150C─Y─0.02─300
(D)你可能不知道
致冷晶片型號編排的方式,各家製造商都各有不同。以下是中國大陸官方所發佈的型號編排準則。也是最常見的方式。
TE:為Thermoelectric的簡稱,意為熱電致冷晶片。
C:為Ceramic的簡稱,意為陶瓷表面。有些時候此處為S,意為小型晶片。晶粒的長與寬尺寸<1mm就歸類為小型晶片。
1:為層級數
127:為晶粒P型及N型的總對數
05:最高工作電流值。如果第二項的代號為S,則最後一位數字之前,有一小數點。
TT:外表面狀態。TT為雙表面金屬化,T為單表面金屬化。不表示為無金屬化。
*致冷晶片很怕水氣。如果水氣進入晶片內部,會在晶片冷面部位結露。結露不僅降低致冷能力,也會腐蝕晶片。因此有些晶片是有經過防潮密封的加工步驟。通常是在晶片的四周塗上一圈密封膠,以防水氣進入。另有一種步驟,是把晶片在防水漆中浸泡一遍。不管採用那一種步驟,晶片的致冷能力會降低。因為沒有任何一種密封膠或防水漆是百分之百的隔熱。晶片熱端陶瓷板的熱能,會透過密封膠或防水漆回流到冷端陶瓷板這一邊。你須要評估致冷晶片使用的場合,而決定是否採用帶有防潮密封的晶片。
*一般致冷晶片厚度公差為±0.1mm。如果有2片以上晶片要共用一組散熱器及集冷器,厚度公差以不超過±0.02mm為宜。購買時要認清楚。
*致冷晶片承受壓力的範圍為150psi至300psi。壓力太低,會造成面與面接觸不良。壓力太大,會壓壞晶片。
*如果晶片左右兩旁各鎖一個螺絲。這兩顆螺絲點所連成的直線,要與散熱器或集冷器上的鰭片同一個方向。如此散熱器或集冷器才不易變型彎曲。螺絲鎖好之後,隔時或隔日再重新檢查一遍螺絲的扭力。這一點非常重要。
*製造晶片所使用的銲錫為低融點銲錫(例如 138℃)。測試晶片功能,熱面一定要有散熱器。不然熱面溫度便很容易超過銲錫融點。有的晶片本身不附帶電源線,如要銲接電源線,不可使用高融點銲錫(例如 180℃)。
*本公司所提供的致冷晶片,具有超強致冷能力,歡迎各位多多比較。
如果你有如何選用晶片的問題,使用上或設計上有問題,歡迎來電討論。
參考照片一 | 參考照片二 |
![]() |
![]() |

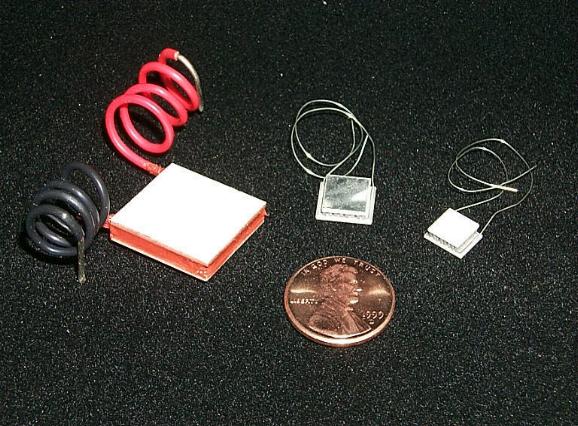

照片的左邊是一片中型的晶片。四周塗有橘子色的防潮密封膠。 照片的右邊是二片小型的晶片。 照片的下邊是美金一元的硬幣。 |

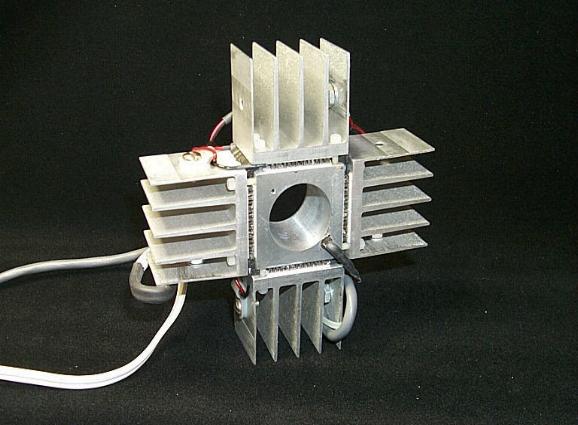

配有致冷晶片的裝置,用來急速冷凍圓管狀的物件。上下左右各有一片晶片。每片晶片單獨各配有一只散熱器。 |

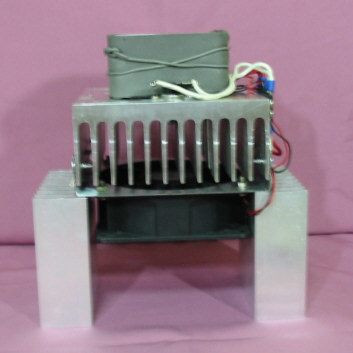

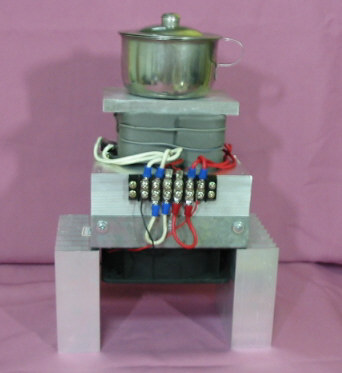

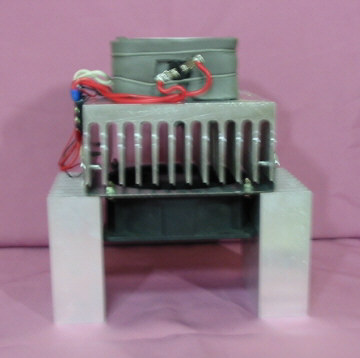

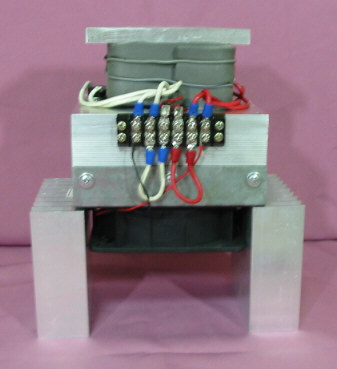

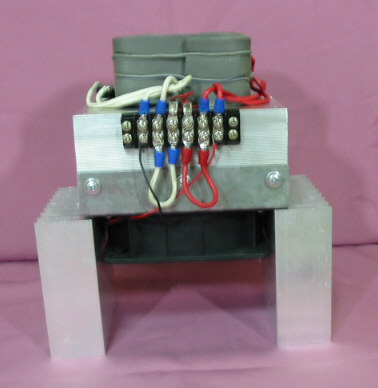

(E)和我一齊分享DIY的快樂
![]() |
|
|
![]() |
|
![]() |
![]() |
|
![]() |

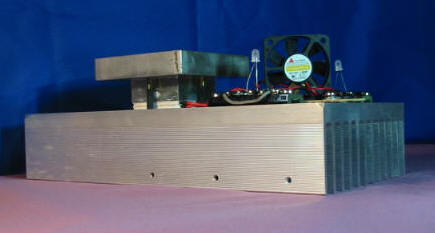

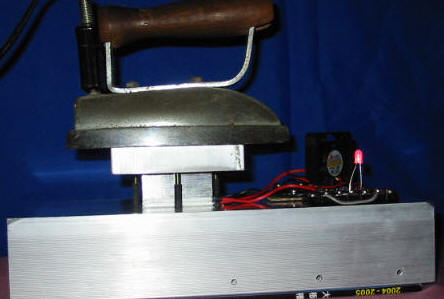

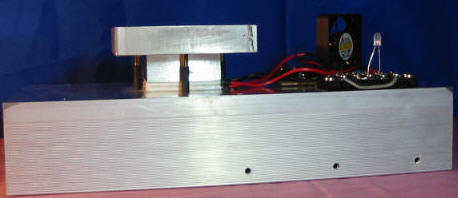

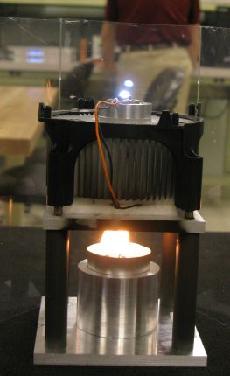

(F)也可以發電,快來看哦!
|
|
|
|
|
|
|
|
|
|
|
(G)客製化產品
|
|

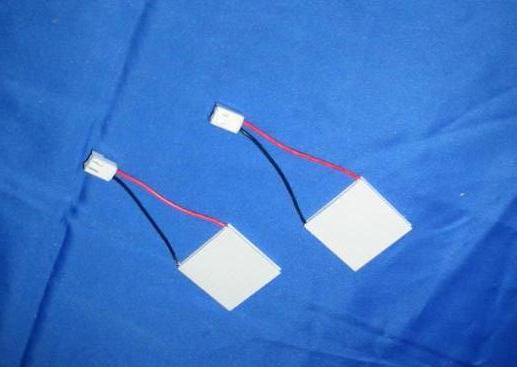

晶片附加電源端子插頭
|

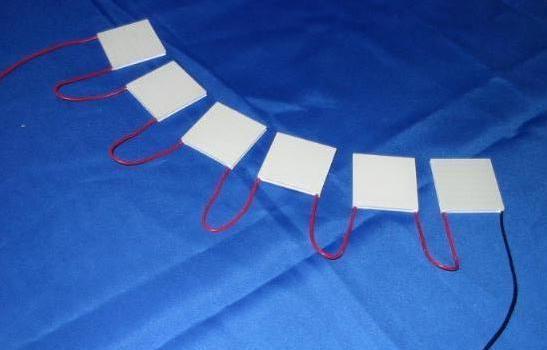

六片晶片串聯
|
*以上致冷晶片是配合客戶特殊需求而製作。 如果你有類似特殊需求,不要遲疑,儘快與我們連絡。
