充電控制器

(A)美國Trace/Xantrex C系列產品說明

• 本系列充電控制器的特點是多功能、全方位。


• C12額定電壓12V、額定電流12Amp。C35額定電壓12V/24V、額定電流35Amp。C40額定電壓12V/24V/48V、額定電流40Amp。C60額定電壓12V/24V、額定電流60Amp。


• C35/C40/C60它可以當充電控制器(Charge Controller)用、也可以當輸出負載限制器(DC load controller)使用。(機器内硬體可以選擇設定)。 其它廠牌未必是如此。


  • 當充電控制器(Charge Controller)使用時，它可以防止過度充電、保護電池。當電池電壓昇高到預設電壓值後，開始限制充電電流 ，以防止過度充電。比如說12V的電池，當電壓高於14V時，自動開始限制充電電流 。 當充電電源有異狀，造成充電電流太大，不僅損害電池，也可能燒毀充電控制器。此時充電控制器切斷與 充電電源的通路，以防止災情擴大。直到異狀消失，或是處理完畢，才恢復充電。

  • 當輸出負載限制器(DC load control)使用時，它可以防止過度放電、保護電池。比如說12V的電池，當電壓低於10V時，自動切斷負載，停止供電。當電池電壓回昇到 11V，才恢復輸出供電。



• C12可以同時時具有三項功能。充電控制器(Charge Controller)、輸出負載限制器(DC load controller)及夜間照明(Nite-Lite Mode)三項功能。

  • 充電控制器(Charge Controller)功能與輸出負載限制器(DC load control)功能與C35/C40/C60雷同。

  • 夜間照明(Nite-Lite Mode)功能可以自動點亮電燈。當天黑後，電燈自動點亮。可以設定點亮的時數。如未設定點亮的時數，天亮後，電燈自動熄滅。



• C35/C40/C60它當充電控制器使用時，可適用於太陽光發電、風力發電、水力發電。(機器内硬體可以選擇設定)。其它廠牌未必是如此。

  • 充電控制器可以分為兩類，串聯式充電控制器(Series Regulator)及併聯式充電控制器(Shunt Regulator)兩種。 前者適用於太陽光發電，後者適用於風力發電、水力發電。機器内硬體可以選擇設定為串聯式充電控制器、或為併聯式充電控制器。

  • 串聯式充電控制器遇到緊急狀況時，切斷與 充電電源的通路，以防止災情擴大。這樣對太陽光發電設備是可行的。但是對風力發電、水力發電卻是不可行的。

  • 併聯式充電控制器的電池電壓昇高到預設電壓值後，(比如說12V的電池，當電壓昇高到14V時)，除了切斷與 充電電源的通路外， 還要提供一個備用負載(dump load)給風(水)力發電機。以防止失速(over speed condition)。 想想看，風力、水力不是你叫它停，它就會馬上停止。突然切斷風(水)力發電機與充電控制器通路， 風(水)力發電機突然變成無負載狀態。風(水)力發電機就會失速。因而需要一個 備用負載(dump load)，以防止失速發生 。

  • 備用負載(dump load)請自備。它不包括在充電控制器內。工業等級的電阻絲，或電熱器是很理想的備用負載，因為它們很牢固。但是電燈泡就不是很理想的備用負載，因為它們很容易燒壞。



• C12當充電控制器使用時，只可適用於太陽光發電，不能適用於風力發電、水力發電。

  • C12是屬於串聯式充電控制器(Series Regulator)。 它僅適用於太陽光發電。



• 本系列充電控制器的充電過程分為三個階段快速充電(Bulk Stage)、補足充電(Absorption Stage)、浮充電(Float Stage)。


• 本系列充電控制器的充電方式採用P.W.M.(Pulse Width Modulation)方式。


• 本系列充電控制器可對多種型式的的電池進行充電，包括鎳鎘電池(NiCad batteries),鉛酸蓄電池 (flooded lead acid batteries),凝膠式電池 (gel batteries), 吸收式玻纖布蓄電池(absorbed glass mat batteries)。


• 可以選用自動均衡充電(Automatic Battery Equalization)(每個月自動執行一次)，或是選用手動均衡充電(Manual Battery Equalization)。

  • 均衡充電只適用於閥調式鉛酸蓄電池(standard electrolyte vented batteries)。它 不適用於免加水電池(sealed  batteries)、 凝膠式電池(gel batteries)、鎳鎘電池(NiCad batteries)。

  • 鉛酸蓄電池太久沒用，或是長期充電不良，內部溶液會出現岩層化(stratification)現象。上面溶液比較稀薄、下面 溶液比較稠密。電池的效能會有損害。

  • 均衡充電可以除去溶液岩層化現象。使用稍微超高的電壓來充電。因為是稍微超高的電壓，除了充電的作用外，還會把水分解為氫、氧 氣體。氣體冒出時，看起來就像開水滾燙一樣。這樣便達到溶液上下攪拌的目的。岩層化的現象就消除了。

  • 均衡充電會把水分解為氫、氧 氣體。請勿忘記經常要補充水分。



• C35/C40/C60備有監視面板。可監視電池電壓、充電電流、目前發電量、累積發電量。監視面板是另外購買項目。


• 可搭配溫度感測組件，自動校正各項內部充電設定值。春夏秋冬四季環境溫度變化很大，仍然發揮完美的充電功能。 確保電池壽命。一點小投資，延長保住昂貴電池的壽命。溫度感測組件是另外購買項目。


• 本系列充電控制器獨具的多功能、全方位特點，使整體發電設備具有良好的機動性。 無論是更改系統電壓、發電容量、增減設備，都可容易進行。鮮少因為變更設計，造成多出的充電控制器，派不上場的情形。



(B)美國Trace/Xantrex C系列充電控制器價目

　

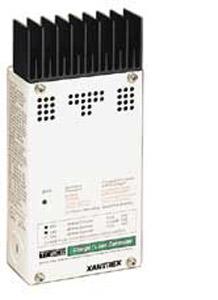

		型號 C60 充電控制器 C60額定電壓12V/24V、額定電流60Amp。 電路板有選擇開闢，可以設定額定電壓12V/24V。 可以加裝監視面板(另外購買)。監視現在發電量、累計發電量、電壓、電流。 可以當充電控制器(Charge Controller)用、也可以當輸出負載限制器(DC load controller)使用。(機器内硬體可以選擇設定)。 當充電控制器使用時，可適用於太陽光發電、風力發電、水力發電。(機器内硬體可以選擇設定)。 可搭配溫度感測組件，自動校正各項內部充電設定值。春夏秋冬四季環境溫度變化很大，仍然發揮完美的充電功能。 確保電池壽命。一點小投資，延長保住昂貴電池的壽命。溫度感測組件是另外購買項目。 尺寸：10 x 5 x 2.5" (25.4 x 12.7 x 6.35 cm) / 重量：3.0 lb (1.4 kg) 相關資料: 規範   使用操作手冊	訂價(台幣) $6787-
		型號 C40 充電控制器 C40額定電壓12V/24V/48V、額定電流40Amp。 電路板有選擇開闢，可以設定額定電壓12V/24V/48V。 可以加裝監視面板(另外購買)。監視現在發電量、累計發電量、電壓、電流。 可以當充電控制器(Charge Controller)用、也可以當輸出負載限制器(DC load controller)使用。(機器内硬體可以選擇設定)。 當充電控制器使用時，可適用於太陽光發電、風力發電、水力發電。(機器内硬體可以選擇設定)。 可搭配溫度感測組件，自動校正各項內部充電設定值。春夏秋冬四季環境溫度變化很大，仍然發揮完美的充電功能。 確保電池壽命。一點小投資，延長保住昂貴電池的壽命。溫度感測組件是另外購買項目。 尺寸：10 x 5 x 2.5" (25.4 x 12.7 x 6.35 cm) / 重量：3.0 lb (1.4 kg) 相關資料: 規範   使用操作手冊	訂價(台幣) $5404-

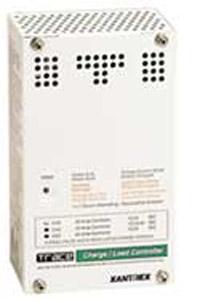

		型號 C35 充電控制器 C35額定電壓12V/24V、額定電流35Amp。 電路板有選擇開闢，可以設定額定電壓12V/24V。 可以加裝監視面板(另外購買)。監視現在發電量、累計發電量、電壓、電流。 可以當充電控制器(Charge Controller)用、也可以當輸出負載限制器(DC load controller)使用。(機器内硬體可以選擇設定)。 當充電控制器使用時，可適用於太陽光發電、風力發電、水力發電。(機器内硬體可以選擇設定)。 可搭配溫度感測組件，自動校正各項內部充電設定值。春夏秋冬四季環境溫度變化很大，仍然發揮完美的充電功能。 確保電池壽命。一點小投資，延長保住昂貴電池的壽命。溫度感測組件是另外購買項目。 尺寸：8.0 x 5.0 x 2.5" (20.3 x 17.8 x 6.4 cm) /重量： 2.5 lb (1.2 kg) 相關資料: 規範   使用操作手冊	訂價(台幣) $4051

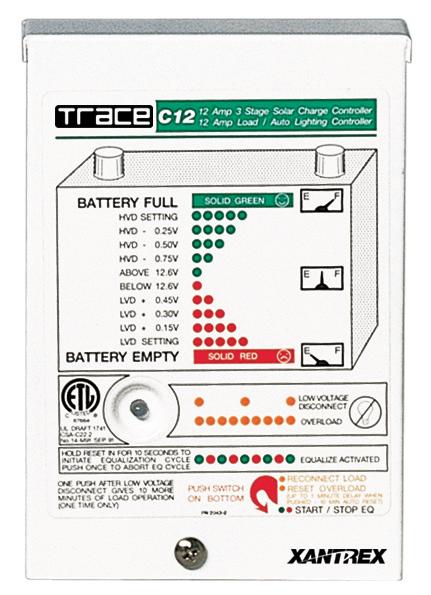

		型號 C12 充電控制器 C12額定電壓12V、額定電流12Amp。 額定電壓固定為12V。沒有其它選擇。 面板有一只三色 LED (紅、綠、橙)。各種不同工作狀態，LED會有相對應不同的閃爍。面板上有詳細的文字圖案說明。 同時具有三種功能：充電控制器(Charge Controller)功能、輸出負載限制器(DC load controller)功能，夜間照明(Nite-Lite Mode)功能。 當充電控制器使用時，只可適用於太陽光發電，不能適用於風力發電、水力發電。 可搭配溫度感測組件，自動校正各項內部充電設定值。春夏秋冬四季環境溫度變化很大，仍然發揮完美的充電功能。 確保電池壽命。一點小投資，延長保住昂貴電池的壽命。溫度感測組件是另外購買項目。 尺寸：6.25" x 4.3"  x 1.5" (16.5 cm x 11 cm  x 4 cm ) /重量： 2 lb (0.9 kg) 相關資料: 規範   使用操作手冊	訂價(台幣) $3723-
		型號 充電控制器監視面板 可與 C35/C40/C60 搭配使用。把現有機盒面板拆下，換上監視面板。 可監視電池電壓、充電電流、目前發電量、累積發電量。 有三種款式：現場原地 / 遠端監視50呎 / 遠端監視100呎。 相關資料:   使用操作手冊	訂價(台幣) CM 現場原地：3338元 　 CM/R-50 遠端50呎:4248元 　 CM/R-100遠端100呎:4922元
		型號 溫度感測組件 溫度感測組件最好的安裝位置是兩顆電池排在一起的中間夾縫中。它必須緊貼住電池的外殼。 溫度感測組件會把電池溫度的資料傳給充電控制器。 充電控制器收到溫度資料後，會自動校正各項內部充電設定值。春夏秋冬四季環境溫度變化很大，仍然發揮完美的充電功能。 確保電池壽命。 一點小投資，延長保住昂貴電池的壽命。各位再生能源的同好們，切莫因小失大。 有三種款式：遠端15呎 / 遠端25呎 / 遠端35呎。	訂價(台幣) Bts-15" 遠端15呎:1020元 　 Bts-25" 遠端25呎:1075元 　 Bts-35" 遠端35呎:1130元

　^{本表最近一次更新日期2012年1月}
