尺寸圖

料號

D外徑(mm)

d內徑(mm)

t厚度(mm)

h高度(mm)

材質

價目

DB-4

8

4.2

0.4

0.6

不鏽鋼

每包20元(10片)

DB-5

10

5.2

0.5

0.75

不鏽鋼

每包25元(10片)

DB-6

12.5

6.2

0.7

1.0

不鏽鋼

每包30元(10片)

• 錐形彈性墊圈也稱為碟形彈性墊圈。它最常見的英文名稱是Belleville disk springs。約在一百多年以前，法國人Belleville先生首創 錐形彈性墊圈，並獲得專利權。隨後廣受業界喜愛，並沿襲至今。

• 錐形彈性墊圈 與螺絲一起搭配使用。它可以有效保持螺絲的壓力，不會因為冷縮熱漲或其他原因，使螺絲壓力產生太大的變化。

• 固定致冷晶片如果採用螺絲固定方式，搭配錐形彈性墊圈，會有非常良好的效果。

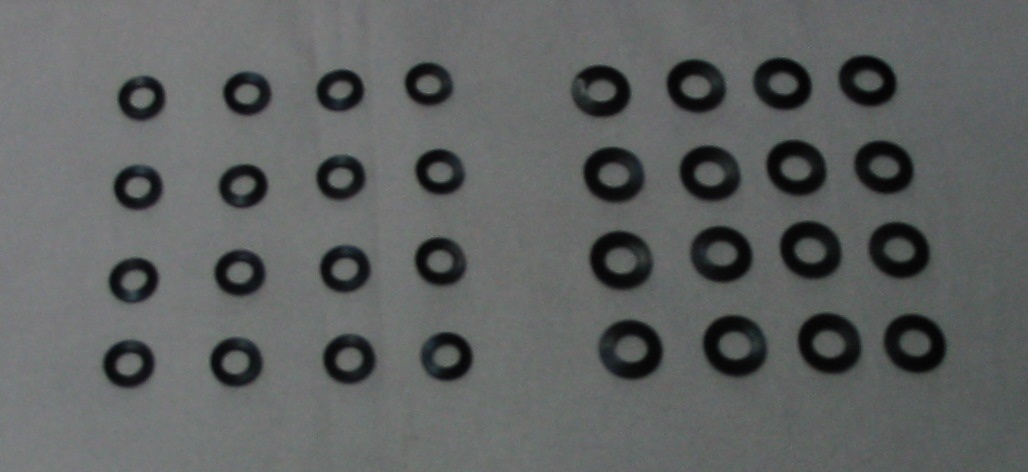

• 左邊的照片是錐形彈性墊圈的樣貌。照片的左邊是DB-4，照片的右邊是DB-5。
• 市面上諸多相關商品，產品壽命不長。這與忽略保持螺絲壓力的配件有關。常見的配件有彈簧圈、彈簧開口華司(STEEL LOCKWASHER)或是錐形彈性墊圈。

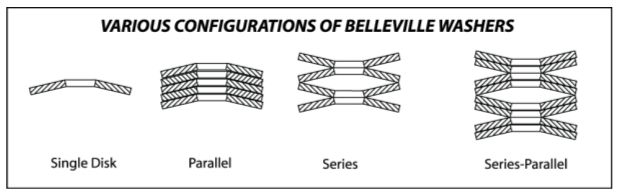

• 錐形彈性墊圈有多樣化搭配使用方式。
• 右邊圖案第一圖單片使用。
• 右邊圖案第二圖五片堆疊一齊使用。
• 右邊圖案第三圖四片交叉堆疊一齊使用。

• 右邊圖案第四圖八片交叉堆疊一齊使用。
• 各種不同搭配有不同壓力效果。
• 你也可以獨創不同搭配方式，重點是螺絲壓力要落在預期範圍之內。
